电表	单相2P	三相4P	三相7P
型号	LH-DDSD5800	LH-DTSD5100	LH-DTSD5111
电压输入	额定电压：AC 220V	额定电压：AC 220V	额定电压：AC 220V
	工作电压：AC181V~279V(3~)	工作电压：3×220VAC±20%	工作电压：AC181V~279V(3~)
	参比频率：50Hz	参比频率：50Hz	参比频率：50Hz
	功耗：≤2W/10VA	功耗：≤2W/10VA	功耗：≤2W/10VA
电流输入	额定电流：5A（Ib）	额定电流：5A(直接接入式)、1.6A互感器式	额定电流：5A（Ib）
	最大电流：80A（Imax）	最大电流：100A(Imax直接接入式)、5A（Imax经互感器式）	最大电流：100A（Imax）
	起动电流：≤4‰Ib	起动电流：≤4‰Ib	起动电流：≤4‰Ib
	耐受超载电流：30Imax  0.01s	耐受超载电流：30Imax  0.01s	耐受超载电流：30Imax   0.01s
测量性能	符合标准：GB/T17215.321-2008	符合标准：GB/T17215.321-2008	符合标准：GB/T17215.321-2008
	测量精度:1级	测量精度:0.5级	测量精度:0.5级
	测量范围 000000.00-99999999KWh	测量范围 000000.00-99999999KWh	测量范围 000000.00-99999999KWh
脉冲	脉冲常数：1000imp/KWh	脉冲常数：400imp/KWh	脉冲常数：400imp/KWh

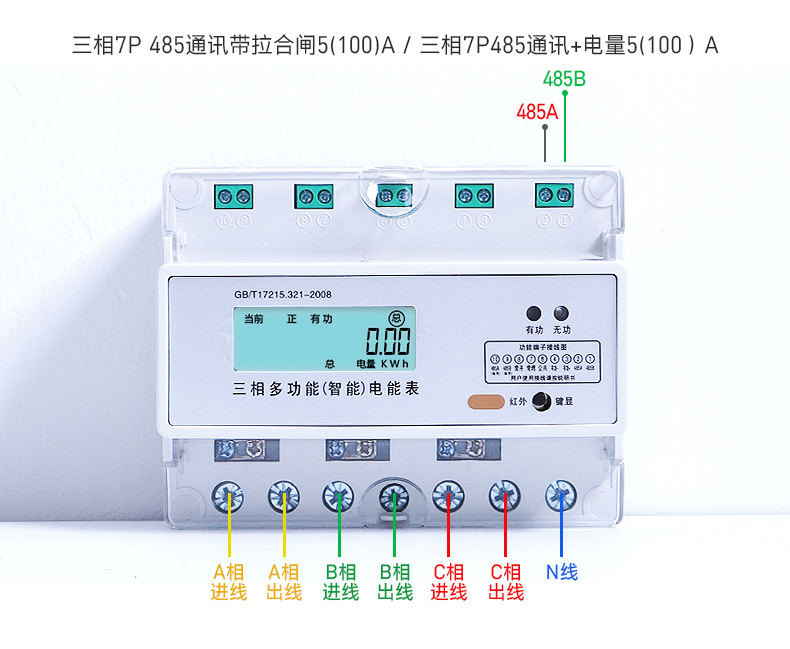

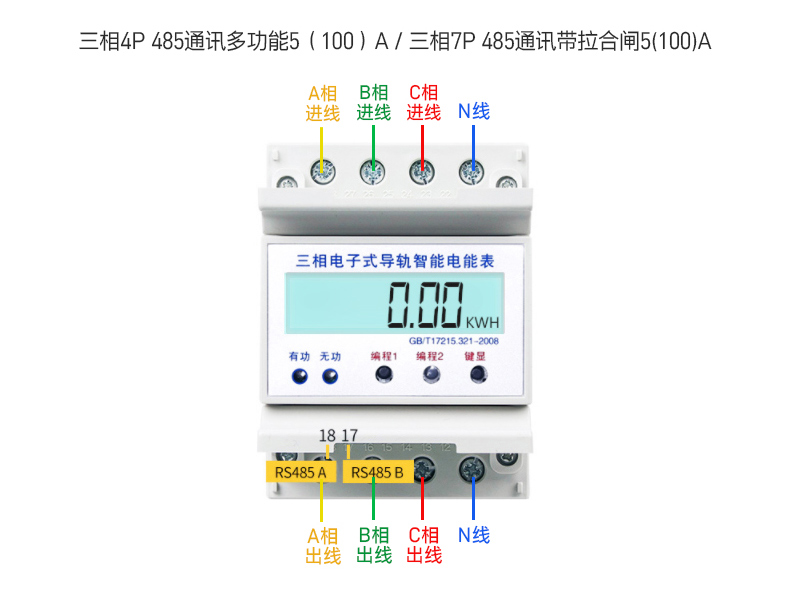

通信	接口：RS485(A+\B-)	接口：RS485(A+\B-)	接口：RS485(A+\B-)
	介质：屏蔽双绞线	介质：屏蔽双绞线	介质：屏蔽双绞线
	协议：MODBUS-RTU\DL/T645-07	协议：MODBUS-RTU\DL/T645-07	协议：MODBUS-RTU\DL/T645-07

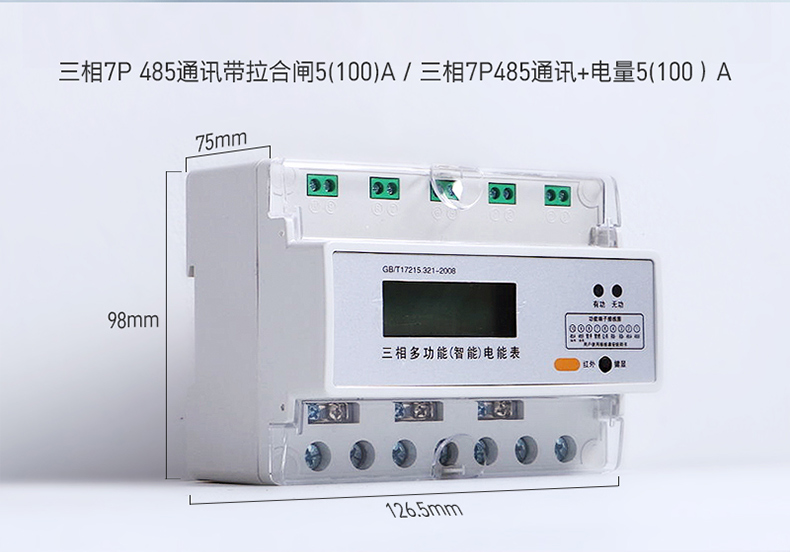

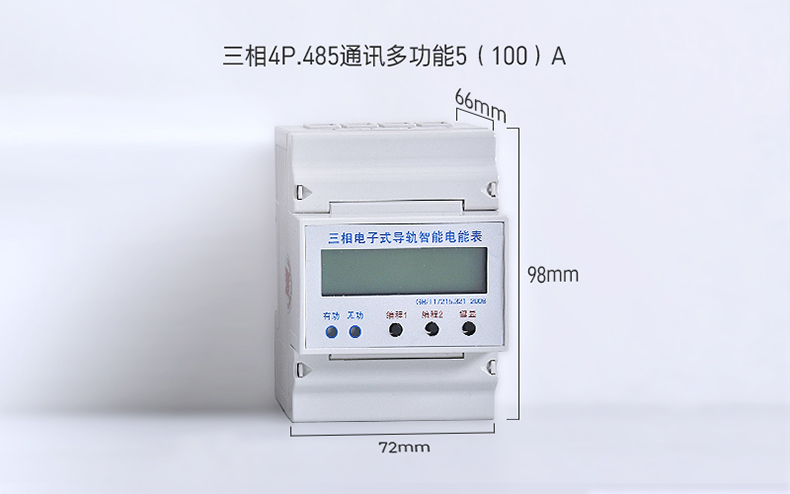

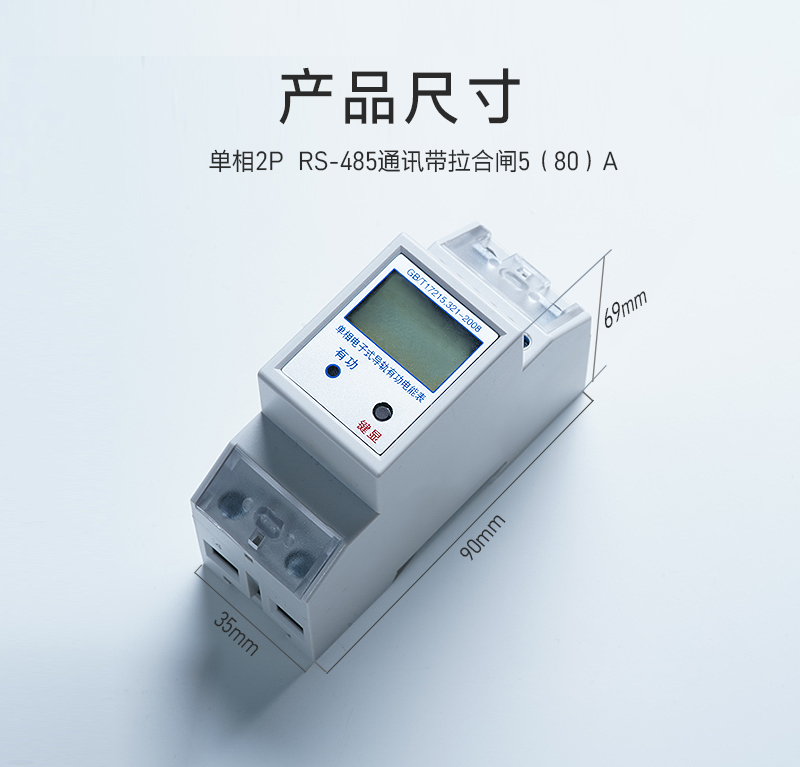

外形尺寸	90mm*35mm*69mm	98mm*72mm*68mm	126.5mm*98mm*75mm
材料	前面板：阻燃PC	前面板：阻燃PC	前面板：阻燃PC
	表盖、表底：阻燃ABS或PC	表盖、表底：阻燃ABS或PC	表盖、表底：阻燃ABS或PC
重量	0.2Kg（净重）	0.39Kg（净重）	0.75Kg（净重）
防护等级	IP51	IP51	IP51
温度范围	工作温度：-10℃-50℃	工作温度：-10℃- 55℃	工作温度：-10℃- 50℃
	存储温度：-30℃-70℃	存储温度：-40℃- 70℃	存储温度：-30℃- 65℃
湿度	≤95%(无凝露)	5-95%（无凝露）	≤95%(无凝露)
海拔	<2000m	<2000m	<2000m
